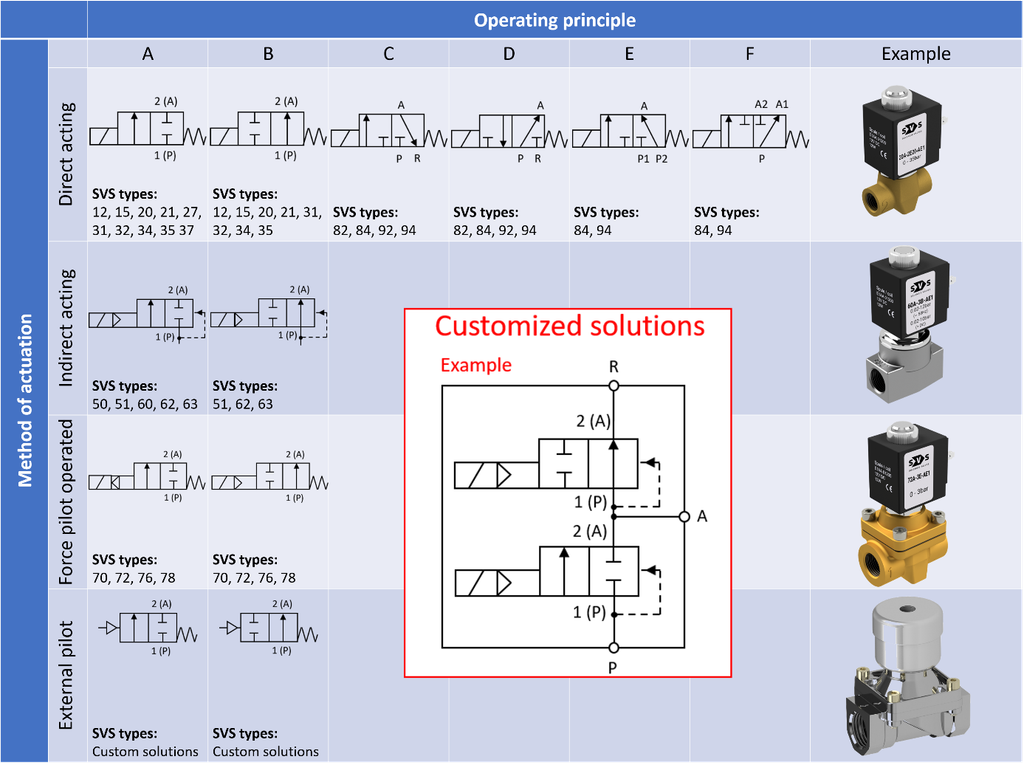

In Schaltschemata werden Magnetventile durch eigene Symbole dargestellt. Je nach Ausführung stehen dazu unterschiedliche Symbole zur Verfügung, die nach Funktion, Wirkungsweise und Betätigungsart unterscheiden.
| WW | Betätigung | Funktion | Anmerkung |
| A | direktgesteuert | 2/2-Wege-Ventil, in Ruhestellung geschlossen | |
| A | Vorgesteuert | 2/2-Wege-Ventil, in Ruhestellung geschlossen | Vorsteuerkanal innenliegend |
| A | Zwangsgesteuert | 2/2-Wege-Ventil, in Ruhestellung geschlossen | Vorsteuerkanal innenliegend, Zwangsanhebung der Membrane bei kleinen Drücken |
| A | Fremdgesteuert | 2/2-Wege-Ventil, in Ruhestellung geschlossen | Steuerung über externen Piloten; Betätigen eines Kolbens oder einer Membrane, z.B. mit Druckluft |
| B | direktgesteuert | 2/2-Wege-Ventil, in Ruhestellung geöffnet | |
| B | Vorgesteuert | 2/2-Wege-Ventil, in Ruhestellung geöffnet | Vorsteuerkanal innenliegend |
| B | Zwangsgesteuert | 2/2-Wege-Ventil, in Ruhestellung geöffnet | Vorsteuerkanal innenliegend, Zwangsanhebung der Membrane bei kleinen Drücken |
| B | Fremdgesteuert | 2/2-Wege-Ventil, in Ruhestellung geöffnet | Steuerung über externen Piloten; Betätigen eines Kolbens oder einer Membrane, z.B. mit Druckluft |
| C | direktgesteuert | 3/2-Wege-Ventil, in Ruhestellung geschlossen | Entlastung über Führungsrohr oder Ausführung mit allen Anschlüssen im Ventilkörper |
| D | direktgesteuert | 3/2-Wege-Ventil, in Ruhestellung geöffnet | Eingang über Führungsrohr oder Ausführung mit allen Anschlüssen im Ventilkörper |
| E | direktgesteuert | 3/2-Wege-Ventil, Mischfunktion | Ein Eingang über Führungsrohr oder Ausführung mit allen Anschlüssen im Ventilkörper |
| F | direktgesteuert | 3/2-Wege-Ventil, Verteilfunktion | Ein Ausgang über Führungsrohr oder Ausführung mit allen Anschlüssen im Ventilkörper |
| C-F | Vor-, zwangs- oder fremdgesteuert | Realisierungen sind möglich | Ausführung nach Kundenvorgabe |
